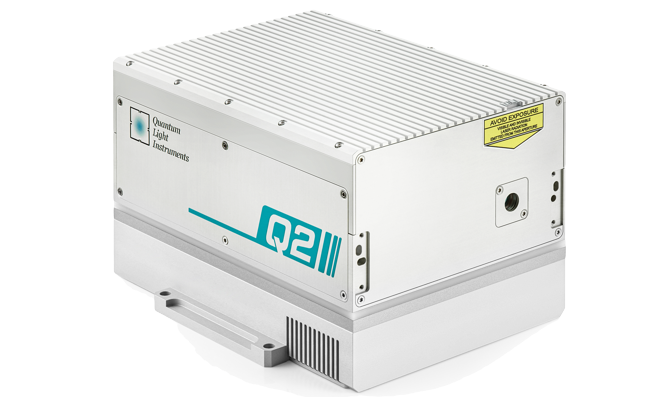

高峰值功率紧凑调Q激光器——Q2
高性能调Q脉冲激光器
波长：1064 /1053，532/526.5，355/351 nm，266/263 nm，213/211nm
能量：至40mJ，重频至50Hz
应用：LIBS, Maldi-TOF, 微加工，打标
高峰值功率紧凑调Q激光器——Q2
- 脉冲能量高达80mJ，平均功率高达2W。
- 高达100Hz的脉冲重复率。
- 风冷(无水)。
- 5- 10ns脉冲持续时间。
- 可选3ns脉冲持续时间高达40mJ脉冲能量(短腔版本)。
- 平滑可变脉冲重复率为1053纳米输出波长模型。
- 重量9公斤，包括散热器，控制器和AC/DC适配器。
- 内置同步脉冲发生器，用于触发用户设备。
- 通过内置以太网接口进行远程监控。
- 可选附加二次谐波发生器。
- 可选第二，第三，第四或第五独立谐波发生器。
- 可选的附加衰减器基本波长。
- 可选附加脉冲能量监视器。
- 可选的独立双通道脉冲发生器触发。
- 可选的附加光束引导模块。
- 可选的独立空气净化装置，紫外光学长寿命。
Q2技术说明——高达80mJ，高达100Hz，低至2.5 ns
创新的无水激光晶端泵浦技术允许产生高斯梁，低发散激光束。同时，Q2是一个多功能平台，可以通过多种方式进行配置。
例如，在10Hz脉冲重复频率下，配置Q2为80mJ脉冲能量。对于高重复频率配置，激光在100Hz时可以产生高达20mJ的激光。
Q2可以配置为分别从Nd:YLF或Nd:YAG激光晶体发射1053 nm或1064 nm波长。由于Nd:YLF晶体的热特性，在1053 nm，激光可以从单次发射到最大脉冲重复频率，而光束发散和轮廓不会发生变化。
与标准配置相比，在短腔配置中脉冲持续时间可以减少50%。脉冲能量高达40mJ时，脉冲峰值功率可达16mW以上。
基于热电冷却器的温度控制系统消除了与水冷却相关的风险(泄漏，有机污染等)并降低了维护成本。如果需要，标准的风扇冷却散热器可以从激光器本体上分离，激光器可以安装在用户提供的冷板或其他冷却系统上。
创新的激光设计导致紧凑，用户友好的交钥匙系统，很少需要维护。没有冷冻机，也没有需要放在桌子底下的笨重电源。所有激光电子设备都集成到Q2外壳中，唯一的外部模块是提供激光控制接口的轻型控制盒和电源适配器，提供12或28 VDC, 30-100 W功率(取决于型号)。
激光控制通过以太网端口通过内置的网络服务器。不需要安装控制软件——任何带有现代网络浏览器的电脑甚至手机都可以控制Q2。还提供了用于与用户设备集成的API。
用户设备的低抖动触发脉冲可在内部触发模式下使用高达300或450µs的引线，具体取决于激光波长。在外部触发模式下，激光脉冲可以从可选的延时发生器外部触发。
不同脉冲重复率的激光规格总结在下表中。
激光功能可以通过广泛的辅助设备进一步扩展:
- 附加二次谐波发生器，型号SHG。
- 独立高达五次谐波发电机H-SMART系列。
- 基本波长可附电动衰减器。
- 附加脉冲能量监视器模拟和/或数字输出。
- 独立的双通道脉冲发生器，用于平稳可变脉冲重复率，突发，双脉冲和其他用户可配置的操作模式。
- 可附加低功率激光束引导模块。
- 当与H-SMART谐波发生器一起使用时，独立式空气净化装置可延长紫外线光学元件的使用寿命。
| Model |
Q2 |
||||
|
-B10 |
-C10 |
-D10 |
-E10 |
-F10 |
|
| Wavelength, nm |
1064/1053 nm |
1053 nm | |||
| Pulse repetition rate 2) |
10 Hz |
||||
| Pulse energy 3) |
8/10 mJ |
16/20 mJ |
32/40 mJ |
60/65 mJ |
80 mJ |
| Typical pulse duration 4) |
< 8 ns |
<7 ns |
<5 ns |
||
| Pulse energy stability 5) |
< 0.5 % RMS |
||||
| Power drift 6) |
± 3.0 % |
||||
| Beam profile |
Bell-shaped, >80% fit to Gaussian |
||||
| Beam divergence 7) |
<1.5 mrad |
<1 mrad |
|||
| Polarization |
Linear, horizontal |
||||
| Typical beam diameter 8) |
1.5 mm |
2.0 mm |
3.0 mm |
4.0 mm |
|
| Jitter 9) |
< 0.5 ns RMS |
||||
| Optional harmonics generator 10) | |||||
| Pulse energy 3) | |||||
| 532/526.5 nm |
4/5 mJ |
8/10 mJ |
16/20 mJ |
30/32 mJ |
40 mJ |
| 355/351 nm |
2.4/3 mJ |
4.5/6 mJ |
9/12 mJ |
18/20 mJ |
24 mJ |
| 266/263 nm |
1.2/1.5 mJ |
2.4/3 mJ |
5/6 mJ |
9/10 mJ |
12 mJ |
| 213/211 nm |
0.5 mJ |
1 mJ |
2 mJ |
3.5 mJ |
5 mJ |
| Optional attenuator 11) | |||||
| Transmission range |
1 – 95 % |
||||
| Dimensions | |||||
| Laser head ( W×L×H) |
160× 230 × 141 mm3 |
||||
| Controller unit (W×L×H) |
108× 191 × 59 mm3 |
||||
| Power adapter (W×L×H) 12) |
50 × 125 × 31 mm3 typical |
||||
| Operating requirements | |||||
|
Cooling requirements |
Air cooled |
||||
| Ambient temperature |
15 – 30 ºC |
||||
| Relative humidity |
10 – 80 % (non-condensing) |
||||
| Mains voltage |
90-230 VAC, single phase, 47-63 Hz 13) |
||||
| Average power consumption |
30 W |
40 W |
50 W |
60 W |
|
20-33 Hz脉冲频率参数 1)
| Model |
Q2 |
|||||
|
-B20 |
-C20 |
-D20 |
-E20 |
-D33 |
-E33 |
|
| Wavelength, nm |
1064/1053 nm |
1064 nm |
||||
| Pulse repetition rate 2) |
20 Hz |
33.3 Hz |
||||
| Pulse energy 3) |
8/10 mJ |
16/20 mJ |
32/40 mJ |
60/65 mJ |
40 mJ |
60 mJ |
| Typical pulse duration 4) |
< 7 ns |
< 5 ns |
||||
| Pulse to pulse energy stability 5) |
< 0.5 % RMS |
|||||
| Power drift 6) |
± 3.0 % |
|||||
| Beam profile |
Bell-shaped, >80 % fit to Gaussian |
|||||
| Beam divergence 7) |
<1.5 mrad |
<1 mrad |
||||
| Polarization |
Linear, horizontal |
|||||
| Typical beam diameter 8) |
1.5 mm |
3.0 mm |
4.0 mm |
|||
| Jitter 9) |
< 0.5 ns RMS |
|||||
| Optional harmonics generator 10) | ||||||
| Pulse energy 3) | ||||||
| 532/526.5 nm |
4/5 mJ |
8/10 mJ |
16/20 mJ |
30/32 mJ |
20 mJ |
30 mJ |
| 355/351 nm |
2.4/3 mJ |
4.5/6 mJ |
9/12 mJ |
18/20 mJ |
12 mJ |
18 mJ |
| 266/263 nm |
1.2/1.5 mJ |
2.4/3 mJ |
5/6 mJ |
9/10 mJ |
6 mJ |
9 mJ |
| 213/211 nm |
0.5 mJ |
1 mJ |
2 mJ |
3 mJ |
2 mJ |
2.5 mJ |
| Optional attenuator 11) | ||||||
| Transmission range |
1 – 95 % |
|||||
| Dimensions | ||||||
| Laser head ( W×L×H) |
160× 230 × 141 mm3 |
|||||
| Controller unit (W×L×H) |
108× 191 × 59 mm3 |
|||||
| Power adapter (W×L×H) 12) |
192 × 178 × 46 mm3 typical |
|||||
| Operating requirements | ||||||
|
Cooling requirements |
Air cooled |
|||||
| Ambient temperature |
15 – 30 ºC |
|||||
| Relative humidity |
10 – 80 % (non-condensing) |
|||||
| Mains voltage |
90-230 VAC, single phase, 47-63 Hz 13) |
|||||
| Average power consumption |
30 W |
40 W |
70 W |
80 W |
100 W |
|
50 Hz脉冲频率参数 1)
| Model |
Q2 |
|||
|
-A50 |
-B50 |
-C50 |
-D50 |
|
| Wavelength, nm |
1064/1053 nm |
1064 nm |
||
| Pulse repetition rate 2) |
50 Hz |
|||
| Pulse energy 3) |
5 mJ |
8/10 mJ |
16/20 mJ |
40 mJ |
| Typical pulse duration 4) |
< 7 ns |
<6 ns |
<5 ns |
|
| Pulse to pulse energy stability 5) |
< 0.5 % RMS |
|||
| Power drift 6) |
± 3.0 % |
|||
| Beam profile |
Bell-shaped, >80 % fit to Gaussian |
|||
| Beam divergence 7) |
<1 mrad |
|||
| Polarization |
Linear, horizontal |
|||
| Typical beam diameter 8) |
1.5 mm |
2.5 mm |
3.5 mm |
|
| Jitter 9) |
< 0.5 ns RMS |
|||
| Optional harmonics generator 10) | ||||
| Pulse energy 3) | ||||
| 532/526.5 nm |
2.5 mJ |
4/5 mJ |
8/10 mJ |
20 mJ |
| 355/351 nm |
1.5 mJ |
2.4/3 mJ |
4.5/6 mJ |
12 mJ |
| 266/263 nm |
0.7 mJ |
1.2/1.5 mJ |
2.4/3 mJ |
6 mJ |
| 213/211 nm |
0.2 mJ |
0.4 mJ |
0.8 mJ |
1.5 mJ |
| Optional attenuator 11) | ||||
| Transmission range |
1 – 95 % |
|||
| Dimensions | ||||
| Laser head ( W×L×H) |
160× 230 × 141 mm3 |
|||
| Controller unit (W×L×H) |
108× 191 × 59 mm3 |
|||
| Power adapter (W×L×H) 12) |
192 × 178 × 46 mm3 typical |
|||
| Operating requirements | ||||
|
Cooling requirements |
Air cooled |
|||
| Ambient temperature |
15 – 30 ºC |
|||
| Relative humidity |
10 – 80 % (non-condensing) |
|||
| Mains voltage |
90-230 VAC, single phase, 47-63 Hz 13) |
|||
| Average power consumption |
30 W |
50 W |
80 W |
100 W |
100-200 Hz脉冲频率参数 1)
| Model |
Q2 |
||||
|
-200 |
-100 |
-A100 |
-B100 |
-C100 |
|
| Wavelength, nm |
1064 nm |
||||
| Pulse repetition rate 2) |
200 Hz |
100 Hz |
|||
| Pulse energy, mJ 3) |
1 mJ |
2.5 mJ |
5 mJ |
10 mJ |
20 mJ |
| Typical pulse duration 4) |
< 10 ns |
<8 ns |
<7 ns |
||
| Pulse to pulse energy stability 5) |
< 0.5 % RMS |
||||
| Power drift 6) |
± 3.0 % |
||||
| Beam profile |
Bell-shaped, >80 % fit to Gaussian |
||||
| Beam divergence 7) |
< 2 mrad |
< 1.5 mrad |
<1 mrad |
||
| Polarization |
Linear, horizontal |
||||
| Typical beam diameter 8) |
1.5 mm |
2.0 mm |
2.5 mm |
3.5 mm |
|
| Jitter 9) |
< 0.5 ns RMS |
||||
| Optional harmonics generator 10) | |||||
| Pulse energy 3) | |||||
| 532 nm |
0.5 mJ |
1.25 mJ |
2.5 mJ |
5 mJ |
10 mJ |
| 355 nm |
0.25 mJ |
0.6 mJ |
1.5 mJ |
3 mJ |
6 mJ |
| 266 nm |
0.1 mJ |
0.3 mJ |
0.7 mJ |
1.5 mJ |
3 mJ |
| 213 nm |
0.02 mJ |
0.1 mJ |
0.25 mJ |
0.5 mJ |
1 mJ |
| Optional attenuator 12) | |||||
| Transmission range |
1 – 95 % |
||||
| Dimensions | |||||
| Laser head ( W×L×H) |
160× 230 × 141 mm3 |
||||
| Controller unit (W×L×H) |
108× 191 × 59 mm3 |
||||
| Power adapter (W×L×H) 12) |
192 × 178 × 46 mm3 typical (for +28 VDC output) |
||||
| Operating requirements | |||||
|
Cooling requirements |
Air cooled |
||||
| Ambient temperature |
15 – 30 ºC |
||||
| Relative humidity |
10 – 80 % (non-condensing) |
||||
| Mains voltage |
90-230 VAC, single phase, 47-63 Hz 13) |
||||
| Average power consumption |
40 W |
50 W |
70 W |
80 W |
100 W |
1. 由于不断改进，所有规格可能会更改。除非另有说明，所有规格均以基本波长和最大脉冲重复率测量。标为典型的参数不是规格。它们是典型性能的指示，将随我们制造的每个单元而变化。
2. 工厂设置的脉冲重复率固定在表中所示的最大重复率。在内部触发模式下，重复率可以被整数除到f/2, f/3, f/4，…1 Hz。
3. 当脉冲能量以xx/yy格式表示时，第一个数字为1064nm波长版本，第二个数字为1053nm版本。
4. 在基波长的FWHM水平，用350 ps上升时间光电二极管测量。短脉冲持续时间版本可用，脉冲持续时间缩短约50%。查询详细规格。
5. 在预热后30秒内测量。
6. 当环境温度变化小于±2℃时，预热20分钟后超过8小时。
7. 在4σ水平测量的全角度。
8. 在4σ能级距离激光输出20 cm处测量光束直径。
9. 关于泵浦二极管触发脉冲的降沿。
10. Q2兼容我们的附加二次谐波发生器(型号SHG)和所有型号的独立H-SMART谐波发生器。这里显示的脉冲能量是最大值。有关详细规格，请参阅谐波发电机的数据表。
11. 打算安装在激光外壳上的电动衰减器。传输可通过激光网络服务器控制接口远程更改。
12. 电源适配器的尺寸可能与此处所示的有所不同，具体取决于型号。
13. 激光可以从适当的12或28 VDC电源供电。详情请咨询。
