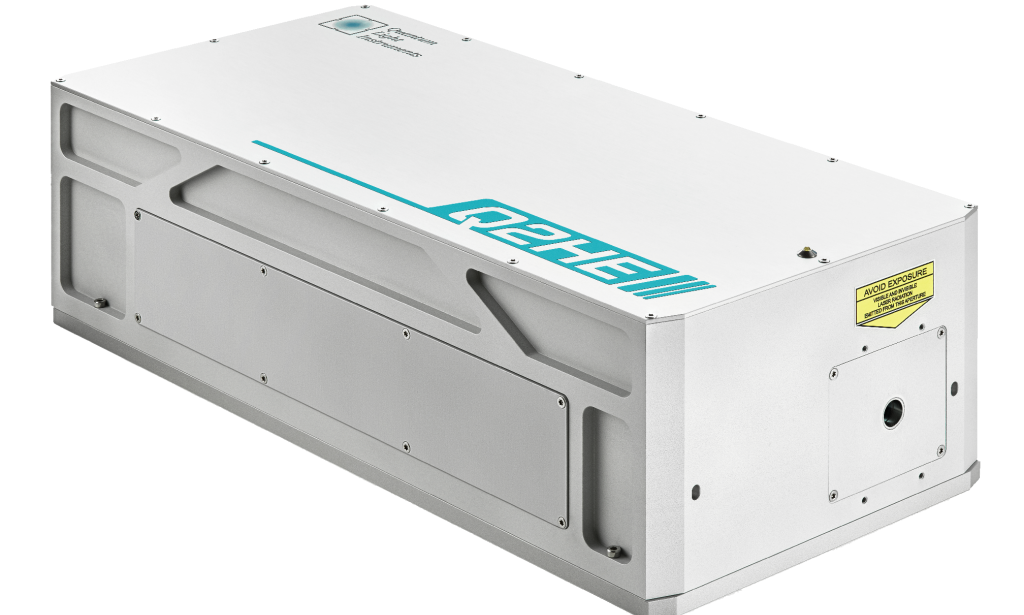

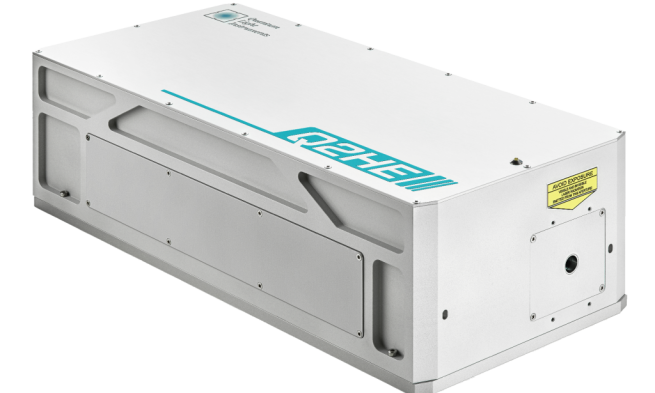

高能风冷调Q激光器——Q2HE

高性能调Q脉冲激光器
波长：1064 /1053，532/526.5，355/351 nm，266/263 nm，213/211nm
能量：至120mJ，重频至100Hz
应用：LIBS, Maldi-TOF, 微加工，打标

目录: ns激光器, Quantum Light Instruments, 光源, 激光器, 调Q 纳秒激光器

基本信息

Q2HE——高达120mJ，高达100Hz

Q2HE -高达120mJ，高达100Hz创新的无水激光晶体冷却技术能够产生高达120mJ脉冲能量和/或高达5W 平均输出功率的高质量激光束。

Q2HE系列为调q激光器市场树立了新标准。先进的激光设计导致紧凑，用户友好的交钥匙系统，很少需要维护。没有冷冻机，也没有需要放在桌子底下的笨重电源。大多数激光电子设备都集成到Q2HE的外壳中，唯一的外部模块是紧凑型控制盒和电源适配器，提供28 VDC, 50-150 W功率(取决于型号)。

短于7ns的脉冲持续时间和光束的低散度使基波有效地转换为高次谐波，最短波长为211nm。

用户设备的低抖动触发脉冲在内部触发模式下可用。如果需要，激光脉冲可以从延迟发生器外部触发。

激光控制通过以太网端口通过内置的网络服务器。不需要安装控制软件——任何安装了现代网络浏览器的电脑甚至手机都可以控制Q2HE。提供API用于与用户设备集成。

可以进一步扩展:

参数 ¹⁾

Model	Q2HE
	D50	D100	E50	F10	F20
Wavelength	1064 or 1053 nm	1064 nm		1064 or 1053 nm
Pulse repetition rate ²⁾	50 Hz	100 Hz	50 Hz	10 Hz	20 Hz
Pulse energy ³⁾	40 mJ		70 mJ	100/120 mJ	80/100 mJ
Pulse duration ⁴⁾	< 7 ns			< 6 ns
Pulse to pulse energy stability	<0.5 % RMS ⁵⁾
Power drift	± 3.0 % ⁶⁾
Beam profile	Bell-shaped, >75 % fit to Gaussian
Beam divergence ⁷⁾	< 1 mrad
Polarization	Linear, horizontal
Typical beam diameter ⁸⁾	3.0 mm		3.5 mm	4.5 mm
Jitter	< 0.5 ns RMS⁹⁾
Optional harmonics generator ¹⁰⁾
Pulse energy ³⁾
532/526.5 nm	20 mJ		35 mJ	50/60 mJ	40/50 mJ
355/351 nm	12 mJ		20 mJ	30/35 mJ	25/30 mJ
266/261 nm	5 mJ		10 mJ	15/18 mJ	12/15 mJ
213/211 nm	1.5 mJ		3 mJ	4/5 mJ	3.5/4 mJ
Optional attenuator¹¹⁾
Transmission range	1% – 95 %
Dimensions
Laser head (W×L×H)	190 × 408 × 155 mm³
Controller unit(W×L×H)	108× 191 × 59 mm³
AC/DC power adapter, typical (W×L×H)	422 × 330 × 89 mm³			192 × 178 × 46 mm³
Operating requirements
Cooling requirements	Air cooled
Ambient temperature	15 – 30 ºC
Relative humidity (non-condensing)	10 – 80 %
Mains voltage	90-230 VAC, single phase, 47-63 Hz. ¹²⁾
Average power consumption	100 W	150 W		70W	120W

由于不断改进，所有规格可能会更改。除非另有说明，所有规格均以基本波长和最大脉冲重复率测量。标为典型的参数不是规格。它们是典型性能的指示，将随我们制造的每个单元而变化。
工厂设置的脉冲重复率固定在表中所示的最大重复率。在内部触发模式下，重复率可以被整数除到f/2, f/3, f/4，…1赫兹。脉冲重复频率高达200hz可根据要求提供。
当脉冲能量以xx/yy格式表示时，第一个数字代表1064nm波长版本，第二个数字代表1053nm波长版本。
在1064nm的FWHM电平，用上升时间为350ps的光电二极管测量。
在预热后30秒内测量。
当环境温度变化小于±2℃时，预热20分钟后超过8小时。
在4σ水平测量全角。
在4σ能级距离激光输出20 cm处测量光束直径。
关于泵浦二极管触发脉冲的降沿。
Q2HE兼容我们的附加二次谐波发生器和所有型号的独立H-SMART谐波发生器。这里显示的脉冲能量是最大值。有关详细规格，请参阅谐波发电机的数据表。
打算安装在激光外壳上的电动衰减器。传输可通过激光网络服务器控制接口远程更改。
激光可由合适的28伏直流电源供电。
