反射变形镜
变形镜，又称波前校正器，主要运用于各种自适应光学系统之中，它通过改变光波波前传输的光程或改变传输媒介的折射率来改变入射光波波前的相位结构，从而达到对光波波面相位进行校正的目的。
它由很多单元组合而成，每个单元都有自己独立的控制器，在外加电压控制下，可以改造波面的面形，作为波前校正器件校正波前误差，在自适应光学系统中起着极其重要的作用，是自适应光学系统中的重要部件之一。
应用领域：自适应光学天文望远镜，发射激光的自适应光学系统，大型空间自适应光学望远镜，自适应光学谐振腔，空间自适应激光通讯系统，激光核聚变自适应光学系统，生物成像，眼科学，视觉科学等

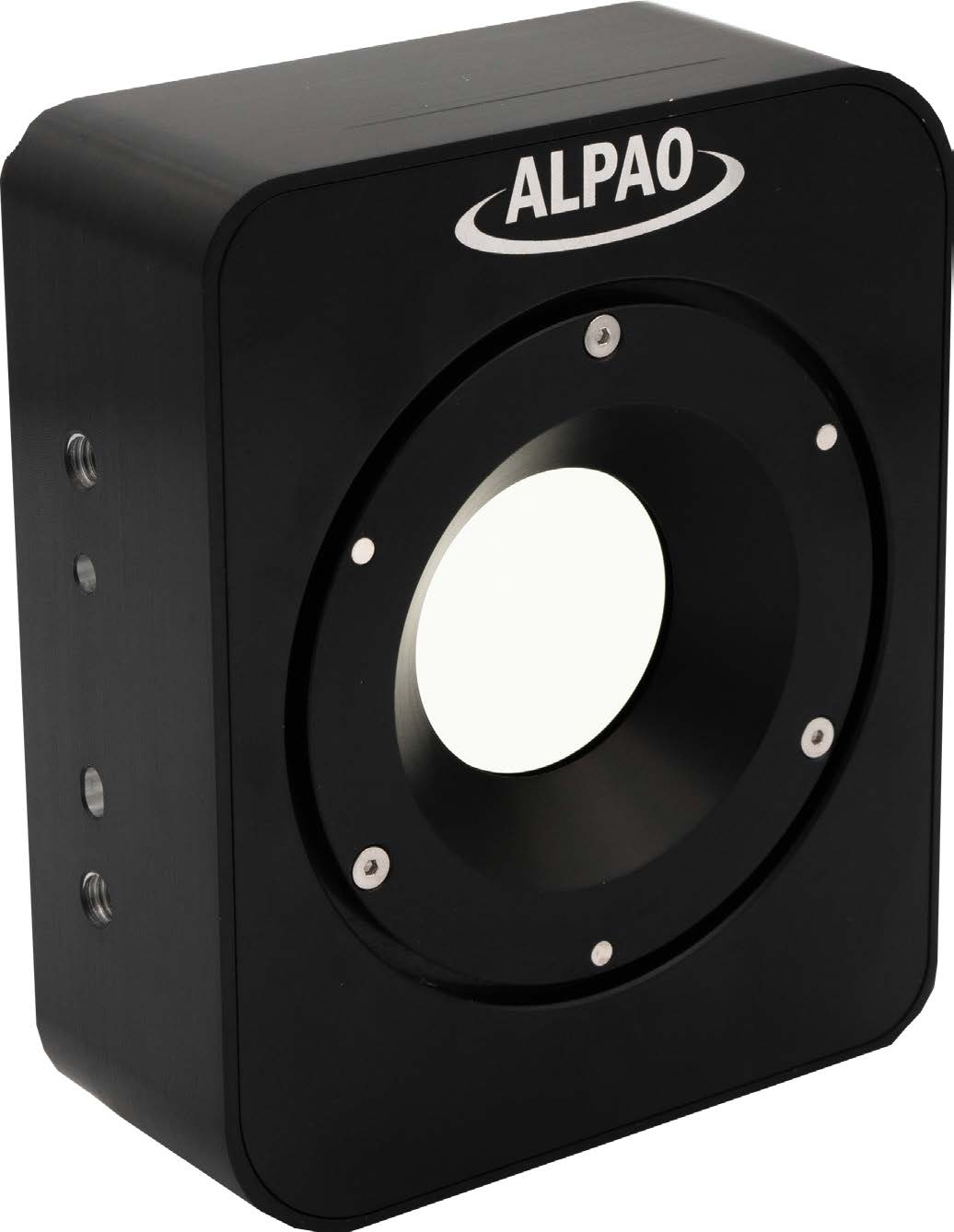

ALPAO作为一个为科研以及工业服务的自适应光学制造商，法国ALPAO公司提供完整的自适应光学产品：具有较大调制量的高速可变形镜，高灵敏度波前分析仪，完整的自适应光学闭环系统。所有的这些产品都已经被广泛应用于各种领域，包括：天文学、眼科、显微镜、无线光通信和激光领域。 Alpao变形镜是一款使用电磁驱动器的高速、高线性度和大波前调制量的连续反射面变形镜，小巧紧凑的结构设计配合Alpao优异的自适应系统控制算法，能够很好地满足快速、准确的波前校正需求。
ALPAO生产自适应光学元件和系统。它包括具有大冲程的非常快速变形的镜子，波前传感器和完整的自适应光学回路。这些产品专为各种应用而设计，如视觉科学(眼科)，天文学，显微镜，国防和太空，FSO，激光和物理以及微电子。产品拥有无与伦比的性能，允许用户恢复非常高分辨率的图像。
ALPAO是在约瑟夫·傅立叶大学(格勒诺布尔)和弗洛里斯大学的基础上发展起来的。拥有超过10年的自适应光学经验，Alpao了解您的需求，并为您的应用提供最好的组件。
- • 2017 ALPAO signs major contracts to supply Observatoire de Paris with a state-of-the-art high order DM, Physical Sciences Inc. with DM\’s for retinal imagers, ESO\’s Very Large Telescope Interferometer array for adaptive optics upgrade of the auxiliary telescopes. ALPAO extends its range of deformable mirrors and adaptive optics systems.
- • 2016 ALPAO signs 2 major contracts with ESO to develop new deformable mirrors for next generation instruments and an agreement with Georgia State University for adaptive optics upgrade on telescopes at CHARA Array. More to come…
- • 2015 ALPAO released the DM468 and the DM820.
- • 2013 ALPAO released the DM97-08 dedicated to vision science application.
- • 2012 ALPAO joins EVEON group.
- • 2009 ALPAO introduces a new drive electronics.
- • 2008 ALPAO introduces Hi-speed DM: a totally new patented technology for deformable mirrors with increased strokes and improved optimal temporal response.
- • 2007 ALPAO introduces its own wavefront sensor for closed loop operations
- • 2006 ALPAO introduces a low speed deformable mirror. ALPAO received awards for innovative technology from the French Ministry of Research.
Alpao变形镜主要特点：
- 可修正低级次大像差
- 可修正高级次相差
- 达80μm PtV大波前调制量（>120μm可选）
- 相邻驱动器调制量>5μm PtV
- 高分辨率波前畸变校正
- 500μs快速响应
- 优于97%的高线性度
- 优于±1%的高稳定性
- 高品质镀膜
- ±1V低电压驱动电路
- 平均功耗<10W
- 体积小巧，安装方便
产品优势
- 变形量大：最大波前倾斜变形量80 μm (峰谷值)
- 动态性能好：稳定时间可低至0.5 ms（达稳定值的+/-10%）
- 连续光学表面：填充率100%，更小光能损耗
- 表面平整度高：7 nm（闭环内，均方根值）亚纳
- 米级促动器控制精度
- 迟滞、非线性误差小：分别仅为2%和3%（DM系列）
- 提供SDK
- 工作温度范围大：-10至35℃（可提供-40℃时性能测试报告）
常规产品型号
| 型号 | 促动器数量 | 孔径直径（mm） | 促动器间距（mm） | 闭环中最佳平整度（RMS, nm）机械量 | 倾斜变形量(PV, μm)波前量 | 稳定时间(达到稳定值的+/-10%, ms) | 镜面第一谐振频率（Hz） |
| DM69-08 | 69 | 5.6 | 0.8 | 7 | 80 | 1.5 | 400 |
| DM69-15 | 10.5 | 1.5 | 60 | 0.8 | 800 | ||
| DM69-25 | 17.5 | 2.5 | 40 | 1.5 | 600 | ||
| DM69-50 | 35 | 5.0 | 25 | 40 | 1.5 | 600 | |
| DM97-08 | 97 | 7.2 | 0.8 | 7 | 80 | 1.5 | 400 |
| DM97-15 | 13.5 | 1.5 | 60 | 0.8 | 800 | ||
| DM97-25 | 22.5 | 2.5 | 40 | 1.5 | 600 | ||
| DM97-50 | 45 | 5.0 | 25 | 40 | 1.5 | 600 | |
| DM192 | 192 | 21 | 1.5 | 7 | 15 | 0.5 | 2000 |
| DM241 | 241 | 37.5 | 2.5 | 40 | 1.5 | 600 | |
| DM292 | 292 | 26.5 | 1.5 | 15 | 0.5 | 2000 | |
| DM468 | 468 | 33 | 1.5 | 12 | 0.5 | 1600 | |
| DM820 | 820 | 45 | 1.5 | 12 | 0.5 | 1600 | |
| DM3228 | 3228 | 93 | 1.5 | 10 | 0.5 | 1200 |
供货范围
- 变形镜
- 电子控制箱
- 可用于Labview®，Matlab®，C/C++和Python编程的SDK
定制项目
- 更大变形量
- 更快响应速度
- 更高表面光学质量
- 更高稳定度
- 其他镀膜：金、铝、介质膜
- 更长质保时间：2年
法国ALPAO生产的变形镜基于电磁原理。由通电音圈控制与镜面薄膜连接的磁体发生运动，进而改变镜面面形。ALPAO在自适应光学领域已累积超过10年经验。近两年逐步推出100mm及200mm量级口径的变形镜，以满足从事大口径光学系统工作的用户的需求。配合介质膜，该系列产品还可用于高功率激光器，从而进一步拓展ALPAO产品的应用领域。
产品优势
- 变形量大：最大波前倾斜变形量几十 μm量级（峰谷值)
- 连续光学表面：填充率100%，更小光能损耗
- 亚纳米级促动器控制精度
- 迟滞、非线性误差小：分别仅为6%和3%
- 提供SDK
- 工作温度范围大：-10至35℃
常规产品型号：
| 型号 | 促动器数量 | 孔径直径(mm) | 促动器间距 (mm) | 闭环中最佳平整度 (RMS, nm) | 波前倾斜变形量 (PV, μm) | 稳定时间 (达到稳定值的+/-10%, ms) | 镜面第一谐振频率 (Hz) |
| DMX37 | 37 | 100 | 20.6 | 25 | 30 | 2 | 400 |
| DMX61 | 61 | 130 | 20.6 | 50 | 2 | 400 | |
| DMX85 | 85 | 170 | 20.6 | 50 | 2 | 400 | |
| DMX121 | 121 | 200 | 20.6 | 30 | 50 | 2 | 400 |
| DMX163 | 163 | 240 | 20.6 | 50 | 2 | 400 |
供货范围
- 变形镜
- 电子控制箱
- 可用于Labview®，Matlab®，C/C++和Python编程的SDK
定制项目
- 更大变形量
- 更快响应速度
- 更高表面光学质量
- 更高稳定度
- 其他镀膜：金、铝、介质膜
- 更长质保时间：2年

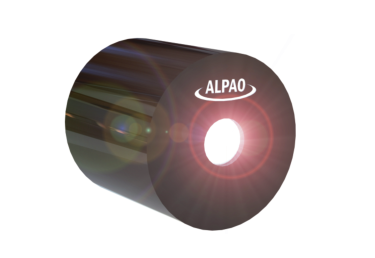

法国ALPAO生产的系列变形镜电磁原理。由通电音圈控制与镜面薄膜连接的磁体发生运动，进而改变镜面面形。对于部分用户来说，向每个促动器分别发送指令的传统控制模式仍不够简便直接。ALPAO新近推出的模式控制DMM系列变形镜，可更贴合这部分用户的需求，省去换算的麻烦。其前所未有的小巧外形和接口设计，也向着“简单易用”又迈进了一步。
产品优势
- 使用简单：基于模式的控制方式，每个控制通道分别对应一个低阶泽尼克像差
- 变形量大：最大波前倾斜变形量100 μm (峰谷值)
- 集成度高：变形镜光学头与驱动控制单元二合一，体积仅Ф50 mm X 50 mm，易于固定
- 波前拟合残差小
- 连续光学表面：填充率100%，更小光能损耗
- 提供API，兼容任何编程语言和操作系统，无需额外软件驱动
- 低功耗
产品DMM主要参数
| 参数 | 值 |
| 控制通道数量 | 8 |
| 孔径直径 | 13.5 mm |
| 最佳平面度（闭环中机械量均方根值） | ≤ 30 nm |
| 倾斜变形量（波前峰谷值） | ≥ 100 μm |
| 离焦/像散变形量（波前峰谷值） | ≥ 25 μm |
| 球差变形量（波前峰谷值） | ≥ 1 μm |
| 镜面薄膜第一谐振频率 | ≥ 150 Hz |
| 稳定时间（落入最终稳定值+/-10%范围内） | ≤ 10 ms |
| 非线性误差 | ≤ 5% |
| 迟滞误差 | ≤ 5% |
| 变形镜机械尺寸 | Φ50 mm ×50 mm |
备注：此为初步参数，下单前请再次联系我们进行确认！

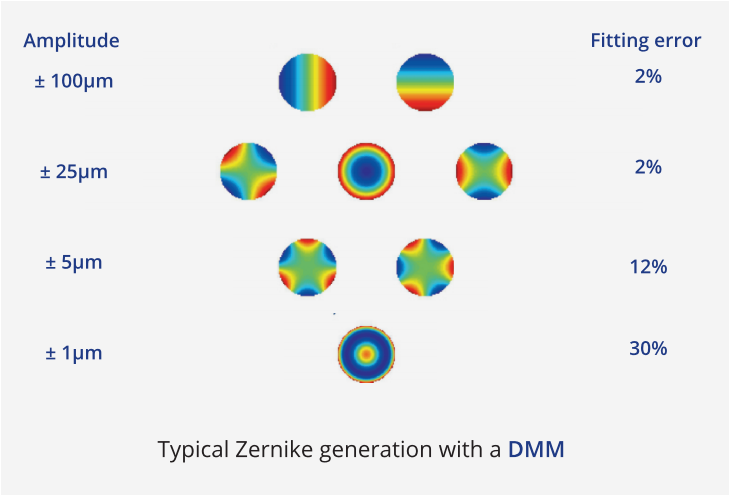

DMM拟合泽尼克像差的典型变形量及误差
定制项目
- 更大变形量
- 有效孔径尺寸
- 其他镀膜
