Acton紫外—— VUV/UV 宽带滤光片

基本信息

注意:滤波器可用于320nm以下的所有波长。规格的半高宽，峰值传输，和峰值波长下降的峰值波长范围在上面列出。

Peak Wavelength (nm)	FWHM (nm)	Min. Peak Transmission	0.5” Diameter 2mm Thick	1.0” Diameter 2.5mm Thick	2.0” Diameter 4mm thick
130 +/-5nm	40 +/-10	30%	FB130-B-.5D	FB130-B-1D	FB130-B-2D
140 +/-5nm	60 +/-10	30%	FB140-B-.5D	FB140-B-1D	FB140-B-2D
150 +/-5nm	60 +/-10	30%	FB150-B-.5D	FB150-B-1D	FB150-B-2D
180 +/-5nm	40 +/-10	30%	FB180-B-.5D	FB180-B-1D	FB180B-2D
190 +/-5nm	35 +/-10	30%	FB190-B-.5D	FB190-B-1D	FB190B-2D
200 +/-5nm	35 +/-10	30%	FB200-B-.5D	FB200-B-1D	FB200-B-2D
210 +/-5nm	35 +/-10	30%	FB210-B-.5D	FB210-B-1D	FB210-B-2D
214 +/-5nm	35 +/-10	30%	FB214-B-.5D	FB214-B-1D	FB214-B-2D
220 +/-5nm	35 +/-10	30%	FB220-B-.5D	FB220-B-1D	FB220-B-2D
230 +/-5nm	35 +/-10	30%	FB230-B-.5D	FB230-B-1D	FB230-B-2D
240 +/-5nm	35 +/-10	30%	FB240-B-.5D	FB240-B-1D	FB240-B-2D
250 +/-5nm	40 +/-10	30%	FB250-B-.5D	FB250-B-1D	FB250-B-2D
254 +/-5nm	40 +/-10	30%	FB254-B-.5D	FB254-B-1D	FB254-B-2D

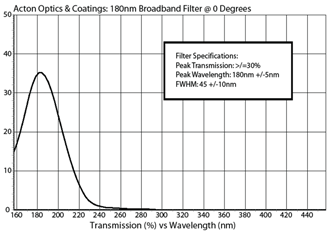

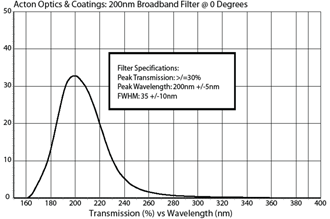

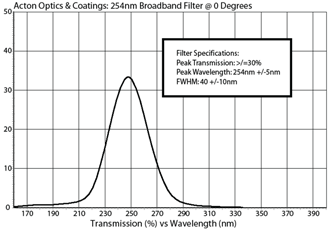

典型的样品性能曲线显示。特殊设计曲线，包括可根据要求提供的阻塞性能。

紫外带通滤光片

标准带通滤波器的可用设计包括：

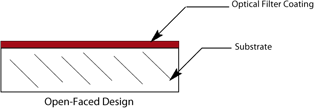

敞开式-敞开式设计包括在一个表面上有光学滤光片涂层的基片。当软滤膜暴露时，必须小心处理开放式滤膜。以下所示(仅在190nm以上可用)，通过用保护性的熔融二氧化硅盖密封过滤器，可以减少水分、大气污染物或处理造成的潜在损害。

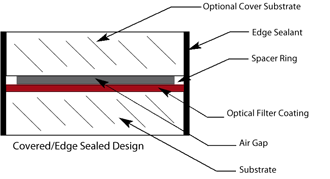

覆盖/边缘密封– 190nm以上的过滤器可以用熔融二氧化硅覆盖来保护。如图所示，衬底之间放置一个间隔环，形成一个小的气隙，然后将边缘密封。这种设计使过滤器在处理时没有接触到精细的过滤涂层的风险。请注意，覆盖滤光片会降低2-3%的透射率。

边缘密封增加大约0.010“(0.254毫米)的直径过滤器。覆盖和边缘密封的过滤器的总厚度大约是开放式设计的两倍。准确的尺寸可从星谱光学销售部获得。

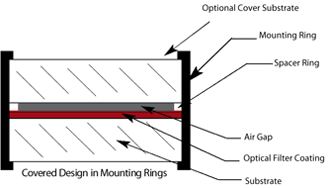

密封安装-如果需要，可以在金属安装环中提供开口或覆盖的过滤器(没有边缘密封胶)。环是由铝和黑色阳极氧化构造。安装一个过滤器减少清晰的孔径，并增加外径如下所示。

注意:除非另有说明，过滤器都是开放式的
* 2.0”直径122-157nm的滤光片厚度为5mm

Unmounted Filter Diameter	Diameter Tolerance	Mounted Filter Diameter ±0.005”	Unmounted Filter Thickness	Mounted Thickness	Clear Aperture
0.5” (12.7mm)	+0.00”/-0.005” (0.127mm)	0.625” (15.88mm)	0.079″ (2mm)	0.300” (7.62mm)	0.450” (11.43mm)
1.0” (25.4mm)	+0.00”/-0.005” (0.127mm)	1.200” (30.48mm)	0.098″ (2.5mm)	0.375” (9.53mm)	0.800” (20.32mm)
2.0” (50.8mm)	+0.00”/-0.005” (0.127mm)	2.225” (56.52mm)	0.197″ (4mm)	0.500” (12.7mm)	1.900” (48.26mm)

Wavelengths	< 140nm	140-169nm	170-320nm
Substrate Material	VUV MgF₂	VUV CaF₂	UV Grade Fused Silica
