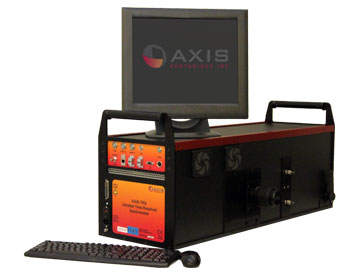

AXIS-TRS: 超快时间分辨谱仪

系统包含：

高端PHOTONIS双层条纹管

S20, S25和S1光电阴极可配

高分辨率成像光谱仪

-10C冷却的16位CCD耦合光纤面板

EMI-rugged电子部件

内置电脑，可远程控制

在fs激光器上完全校准

应用：

飞秒化学

皮秒瞬态吸收光谱

光致发光分析

材料科学

拉曼光谱

AXIS-TRS规格

条纹管

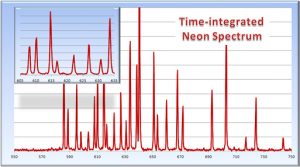

光谱仪

Acton SP-2358成像光谱仪

• 300mm焦距f/3.9孔径
• 可互换的三格栅炮塔
• 波长精度:±0.02 nm
• 可重复性:+ -0.05海里
• 驱动步长:0.005 nm

光谱响应

• S20和150 gr/mm光栅闪耀波长300nm下光谱范围:150-900nm
• S20和150 gr/mm光栅闪耀波长500nm下光谱范围:200-920nm
• S25和150 gr/mm光栅闪耀波长800nm下光谱范围:380-950nm
• S1和150 gr/mm光栅在闪耀波长800nm下光谱范围: 300-1400nm

时间分辨率

触发

读出

读出类型:-10°C TEC冷却CCD相机

CCD芯片尺寸:2048 × 2048像素;30毫米x 30毫米

位深:16位

耦合条纹管:1:1光纤锥

运行模式

正常扫描：扫过整个屏幕，直到外面。

定时模式：扫描始终保持在屏幕上。用于将条纹相机与实验进行同步。

集中模式：狭缝图像位于屏幕中心。禁用扫描触发器。该模式用于校准实验设置和调整入射光水平。

内部计算机和软件

AXIS-PV是一个自治系统，通过连接显示器、键盘和鼠标在本地进行操作。

它配备了一个内部计算机，控制条纹管供应，扫描电路，监控电压稳定性，执行不同的自我测试和安全检查。它还可以通过USB端口控制其他可选的外设。

概述

条纹管

其他条纹管在Photonis产品线是可用的。例如，它们中的一些允许1000个光谱分辨率点，并在时间分辨率上进行折衷。

光电阴极

有S20、S25、S1三种阴极

光栅

标准系统配备150克/毫米光栅。炮塔可容纳3个光栅。因此可以增加2个光栅。可提供的光栅有150 gr/mm、300 gr/mm、600 gr/mm和1200 gr/mm。它们具有不同的闪耀波长(300nm, 500nm, 800nm, 1µm)。

瞬态吸收光谱工具包

这个可选套件包括一个同步白光源，特殊的光学系统和软件插件，以允许AXIS-TRS执行超快瞬态吸收光谱。

消隐电路

有了消隐选项，条纹管在信号扫回起始位置时被阻塞。当光信号持续时间超过扫描范围时，需要这种特性。

光以太网远程控制

基于web的用户界面，通过2个SMA 905连接器(或其他普通光纤标准)上的1gb /s (1000 Base SX)光纤以太网操作系统。

CPA激光器的激光触发扫描单元

由于其500 fs的RMS抖动，该单元允许在重复率高达5 kHz的情况下分析超快事件，同时保留了AXIS条纹相机优秀的空间和时间分辨率。这是理想的工具超快光谱与大动态范围和高信噪比它需要大约100µJ /激光脉冲。

只有一小部分激光能量被用来触发光导开关。这使得信号平均在大量激光射击。

A -激光能量的一小部分被用来触发光导开关。这使得信号平均在大量激光射击。

B -信号平均超过100万次(约20分钟)，时间分辨率仍然是亚皮秒。
