高光谱成像

Spectrolight公司采用TwinFilm技术研制波长选择器,实现输入光波长和带宽调节。通带外噪声抑制深度大,输出光斑均匀度高,且调节过程中光轴无偏移。不仅可提供标准产品,也可根据用户要求定制。

基本信息

SLi高光谱成像方案(最新波段覆盖范围:255-1650nm)



荧光高光谱

Spectrolight公司坐落于美国加州的Irvine,创始人是经验丰富的科研人员和资深工程师,在多年使用光电子器件和光电仪器的过程中,他们经常像很多科研人员一样,由于受限于市面上光电子器件的设计或性能缺陷,无法获得理想的实验结果。为了避免这种沮丧无助,并帮助到不同领域的科研人员或工程师,公司团队基于多年实际使用经验,开发了多款经济型的光电子器件,如波长选择器,光路调节尺,光纤光谱仪,显微镜模块等,操作简单,稳定可靠,这些产品都符合SLI公司的一个共同价值理念-“Light Done Right”,从而为广大科研领域的用户提供了一个更佳的选择。

TwinFilm技术

高光谱成像插图

Spectrolight采用TwinFilm技术研制波长选择器,可代替单色仪、AOTF等用于荧光显微、高光谱成像、机器视觉等领域。与AOTF不同,Spectrolight波长选择器在波长调节的过程中,无光轴偏移。

高光谱成像插图1

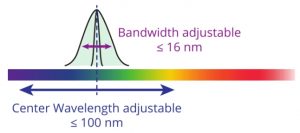

两个可调谐滤光片允许单独进行角度调节,这样既可以实现中心波长的调节,也可以实现带宽的调节。

优异性能

高光谱成像插图2

与单色仪出口为狭缝不同,Spectrolight波长选择器的出口为直径可达10mm的通光孔,且95%的区域为均匀出光,非常方便用于成像应用。

高光谱成像插图3

Spectrolight波长选择器拥有超过75%的透过率,远超光栅单色仪及AOTF等,且通带外的杂散光抑制深度可达OD6以上,充分消除干扰。

易集成

高光谱成像插图4

Spectrolight波长选择器可与各类光源、相机轻松集成,实现可调光源、成像及光谱测量等功能。



高光谱成像插图5

丰富的附件

product image product image product image product image
准直器 光纤适配器 光阑 磁力底座

其他应用

高光谱成像

高纯度波长可调单色光源获得高纯度波长可调单色光源获得2

全局拉曼成像

……







FWS-Auto

FWS-Auto全自动波长选择器

高光谱成像插图

采用USB连接电脑,通过软件控制波长选择器的中心波长和带宽,内部集成了补偿元件,可以保障光路准直输出,易于集成到用户的光学系统中。可选择FWS-Auto-Mono单色型,也可选择宽波段的FWS-Poly多色型以及FWS-Poly-LV超连续谱激光专用型,FWS-Poly-LV可提供比AOTF更高的透过率,充分利用激光光源的功率。

  • 软件调谐,波长精度±0.2nm,带宽精度±0.4nm
  • 75%高透过率
  • 5mm直径圆形通光孔
  • OD 6消杂散光能力
  • 尺寸:单色型48x92x64 mm,多色型170x129x200 mm



单色型规格如下:



型号 中心波长 调节范围 带宽(FWHM)
FWS-Mono-F00 272 nm 253-290 nm 3 ~ 16 nm
FWS-Mono-F01 299 nm 278-320 nm 3 ~ 16 nm
FWS-Mono-F02 334 nm 310-358 nm 3 ~ 16 nm
FWS-Mono-F03 372 nm 353-390 nm 3 ~ 16 nm
FWS-Mono-F04 410 nm 385-435 nm 3 ~ 16 nm
FWS-Mono-F05 460 nm 430-490 nm 3 ~ 16 nm
FWS-Mono-F06 518 nm 485-550 nm 3 ~ 16 nm
FWS-Mono-F07 583 nm 545-620 nm 3 ~ 16 nm
FWS-Mono-F08 658 nm 615-700 nm 3 ~ 16 nm
FWS-Mono-F09 740 nm 690-790 nm 3 ~ 16 nm
FWS-Mono-F10 833 nm 775-890 nm 3 ~ 16 nm
FWS-Mono-F11 995 nm 890-1020 nm 3 ~ 16 nm
FWS-Mono-F12 1085 nm 1010-1160 nm 3 ~ 16 nm
FWS-Mono-F13 1235 nm 1150-1320 nm 3 ~ 16 nm
FWS-Mono-F14 1408 nm 1310-1505 nm 3 ~ 16 nm
FWS-Mono-F15 1590 nm 1480-1700 nm 3 ~ 16 nm

多色型规格如下:

型号 调节范围 带宽(FWHM)
FWS-Poly-UV 255-400 nm 3 ~ 16 nm
FWS-Poly-VIS 355-890 nm 3 ~ 16 nm
FWS-Poly-NIR 620-1010 nm 3 ~ 16 nm
FWS-Poly-SWIR 1010-1700 nm 3 ~ 16 nm
FWS-Poly-IR-Plus 620-1700 nm 3 ~ 16nm
FWS-Poly-Custom 用户定制波长 3 ~ 16nm

FWS-Auto GUI软件

Set-设置波长
高光谱成像插图1
Scan-扫描功能
高光谱成像插图2
FWS-H

FWS-H手动高精度波长选择器

高光谱成像插图

FWS-High Resolution提供更加平滑的和精确的手动调节中心波长和带宽,中心波长和带宽分别采用独立的旋钮进行精确调节,从而确保达到最高的分辨率。另外一个旋钮用于调节光路补偿,确保光路准直输出。

  • 手动高精度调节
  • 75%高透过率
  • 5mm直径圆形通光孔
  • OD 6消杂散光能力
  • 尺寸:40x76x50 mm



型号规格如下:

型号 中心波长 调节范围 带宽(FWHM)
FWS-H-F00 272 nm 253-290 nm 3 ~ 16 nm
FWS-H-F01 299 nm 278-320 nm 3 ~ 16 nm
FWS-H-F02 334 nm 310-358 nm 3 ~ 16 nm
FWS-H-F03 372 nm 353-390 nm 3 ~ 16 nm
FWS-H-F04 410 nm 385-435 nm 3 ~ 16 nm
FWS-H-F05 460 nm 430-490 nm 3 ~ 16 nm
FWS-H-F06 518 nm 485-550 nm 3 ~ 16 nm
FWS-H-F07 583 nm 545-620 nm 3 ~ 16 nm
FWS-H-F08 658 nm 615-700 nm 3 ~ 16 nm
FWS-H-F09 740 nm 690-790 nm 3 ~ 16 nm
FWS-H-F10 833 nm 775-890 nm 3 ~ 16 nm
FWS-H-F11 995 nm 890-1020 nm 3 ~ 16 nm
FWS-H-F12 1085 nm 1010-1160 nm 3 ~ 16 nm
FWS-H-F13 1235 nm 1150-1320 nm 3 ~ 16 nm
FWS-H-F14 1408 nm 1310-1505 nm 3 ~ 16 nm
FWS-H-F15 1590 nm 1480-1700 nm 3 ~ 16 nm



FWS-B

FWS-B手动波长选择器

高光谱成像插图

FWS-Basic波长选择器采用旋钮手动控制-两个旋钮用于调节中心波长和带宽,另外一个旋钮用于调节补偿。

  • 手动调节
  • 75%高透过率
  • 5mm直径圆形通光孔
  • OD 6消杂散光能力
  • 尺寸:40x76x40 mm(-M), 32x57x32 mm(-S)



型号规格如下:

型号 中心波长 调节范围 带宽(FWHM)
FWS-B-F00 272 nm 253-290 nm 3 ~ 16 nm
FWS-B-F01 299 nm 278-320 nm 3 ~ 16 nm
FWS-B-F02 334 nm 310-358 nm 3 ~ 16 nm
FWS-B-F03 372 nm 353-390 nm 3 ~ 16 nm
FWS-B-F04 410 nm 385-435 nm 3 ~ 16 nm
FWS-B-F05 460 nm 430-490 nm 3 ~ 16 nm
FWS-B-F06 518 nm 485-550 nm 3 ~ 16 nm
FWS-B-F07 583 nm 545-620 nm 3 ~ 16 nm
FWS-B-F08 658 nm 615-700 nm 3 ~ 16 nm
FWS-B-F09 740 nm 690-790 nm 3 ~ 16 nm
FWS-B-F10 833 nm 775-890 nm 3 ~ 16 nm
FWS-B-F11 995 nm 890-1020 nm 3 ~ 16 nm
FWS-B-F12 1085 nm 1010-1160 nm 3 ~ 16 nm
FWS-B-F13 1235 nm 1150-1320 nm 3 ~ 16 nm
FWS-B-F14 1408 nm 1310-1505 nm 3 ~ 16 nm
FWS-B-F15 1590 nm 1480-1700 nm 3 ~ 16 nm
FWS-CL

FWS-CL手动定带宽波长选择器

高光谱成像插图

FWS-CenterLine带宽固定,中心波长可通过旋钮进行调节,另外一个旋钮可以调节光路补偿,体积小巧。

  • 手动调节
  • 75%高透过率
  • 5mm直径圆形通光孔
  • OD 6消杂散光能力
  • 尺寸:36x32x34 mm

型号规格如下:

型号 中心波长 调节范围 带宽(FWHM)
FWS-CL-F00 272 nm 253-290 nm 3 ~ 16 nm
FWS-CL-F01 299 nm 278-320 nm 3 ~ 16 nm
FWS-CL-F02 334 nm 310-358 nm 3 ~ 16 nm
FWS-CL-F03 372 nm 353-390 nm 3 ~ 16 nm
FWS-CL-F04 410 nm 385-435 nm 3 ~ 16 nm
FWS-CL-F05 460 nm 430-490 nm 3 ~ 16 nm
FWS-CL-F06 518 nm 485-550 nm 3 ~ 16 nm
FWS-CL-F07 583 nm 545-620 nm 3 ~ 16 nm
FWS-CL-F08 658 nm 615-700 nm 3 ~ 16 nm
FWS-CL-F09 740 nm 690-790 nm 3 ~ 16 nm
FWS-CL-F10 833 nm 775-890 nm 3 ~ 16 nm
FWS-CL-F11 995 nm 890-1020 nm 3 ~ 16 nm
FWS-CL-F12 1085 nm 1010-1160 nm 3 ~ 16 nm
FWS-CL-F13 1235 nm 1150-1320 nm 3 ~ 16 nm
FWS-CL-F14 1408 nm 1310-1505 nm 3 ~ 16 nm
FWS-CL-F15 1590 nm 1480-1700 nm 3 ~ 16 nm
