IDQ id100 SPAD探测器

350-900nm,暗计数低至7Hz，信噪比非常高，价格超级实惠的SPAD

基本信息
id100参数
id101 OEM版参数
文档
相关产品

基本信息

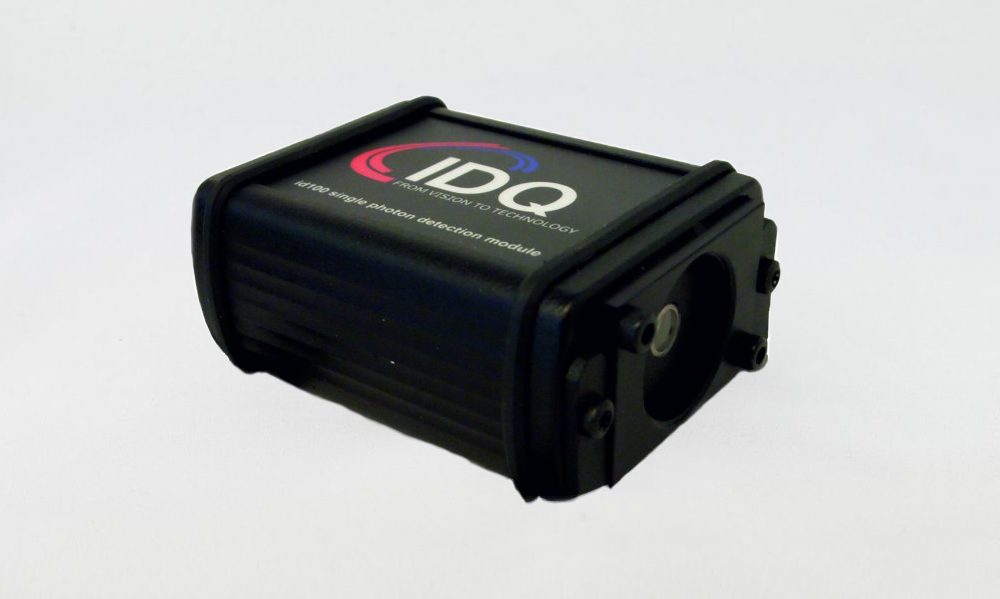

ID Quantique公司的ID100系列紧、凑经济型单光子计数模块，具有优异的时间分辨率（用于TCSPC应用）和低死时间。基于可靠的硅雪崩光电二极管在可见光谱范围内的灵敏度，该模块能够探测到低至单光子水平的微弱光信号。在只有40 ps的时间分辨率和45 ns的死时间下，该模块在所有需要单光子探测的高精度定时应用中提供优异的性能。ID100具有特别好的定时稳定性，计数率可达20MHz。

ID101系列是目标OEM应用的特小尺寸可见光的光子计数器。它由一个标准的TO5或TO8的光电封装、一个直径50微米的单光子APD和一个安装在热电制冷器上的快淬电子器件组成。

ID120是自由空间模块，被动淬灭，最大探测效率值在800纳米左右。模块的主要优点是量子效率高达80%，有效面积大，设置可调。

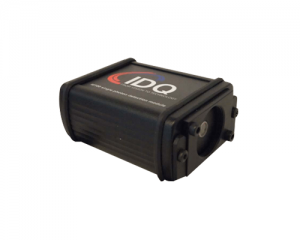

ID100

可见光单光子探测器

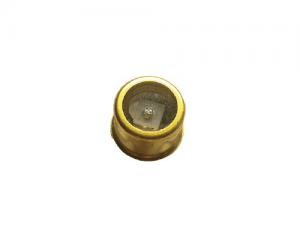

ID101

OEM可见光单光子探测器模块

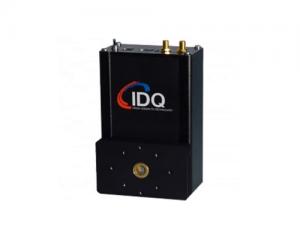

ID120

可见光单光子探测器

id100参数

参数Parameter	Min	Typical	Max	单位Units
波长范围	350		900	nm	Optimal timing resolution is obtained when incoming photons are focused on thephotosensitive area. The ID100 is free of indicating LEDs to maintain complete darkness during measurements. The detector output is designed to avoiddistorsion and ringing when driving a 50 Ohms load. Universal network adapter provided (110/220 V). See on page 4 the A-PPI-D pulse shaper fornegative input equipment compatibility. The ID100-SMF20 contains a single mode fibre optimized to your operating wavelength The ID100-MMF50 contains a 50/125 μmmulti-mode fibre optimized for the visiblespectral range with a 0.22 numerical aperture. The coupling efficiency is larger than 80%. The ID100-MMF100 contains a 100/140 μmmulti-mode fibre optimized for the visiblespectral range with a 0.22 numerical aperture.The coupling efficiency is larger than 50%.
时间分辨率[FWHM]		40	60	ps
单光子探测效率（SPDE）
at 400nm	15	18		%
at 500nm	30	35		%
at 600nm	20	25		%
at 700nm	15	18		%
at 800nm	5	7		%
at 900nm	3	4		%
脉冲后效应概率		0.5		%
输出信号脉宽	9	10	15	ns
输出信号幅值	1.5	2	2.5	V
死时间		45	50	ns
最大计数率		20		MHz
电源电压	5.6	6	6.5	V
电源电流		100	150	mA
储存温度	-40		70	摄氏度℃
制冷时间			5	s

暗计数率： ID100探测器一共有四种级别：Educational(教学级)，Regular（常规级），Standard（标准级）和Ultra-Low Noise（低噪声级），主要取决于暗计数率的性能参数。

id101 OEM版参数

参数Parameter	Min	Typical	Max	单位/Units
波长范围	350		900	nm
有效感光区域直径
ID101-20/ID101-SMF20		20		um
ID101-50/ID101-MMF50或MMF100		50		um
时间分辨率[FWHM]		40	60	ps
单光子探测效率（SPDE）
at 400nm	15	18		%
at 500nm	30	35		%
at 600nm	20	25		%
at 700nm	15	18		%
at 800nm	5	7		%
at 900nm	3	4		%
暗计数率（DCR）
ID101-20		30	250	Hz
ID101-50		100	300	Hz
脉冲后效应概率		0.5		%
输出信号脉宽
ID101-20/ID101-SMF20	30	35	40	ns
ID101-50/ID101-MMF50或MMF100	40	45	50	ns
输出信号幅值（高阻抗）		VDD		V
输出驱动功能		4		mA
死区时间
ID101-20/ID101-SMF20	30	35	40	ns
ID101-50/ID101-MMF50或MMF100	40	45	50	ns
最大计数率（脉冲光）
ID101-20/ID101-SMF20			28	MHz
ID101-50/ID101-MMF50或MMF100			22	MHz
VDD输入电压	4.8	5.0	5.2	V
VDD电流	0.25		2.2	mA
VOP电源电压	-24		-26	V
VOP电流			100	uA
储存温度	-40		70	摄氏度℃
