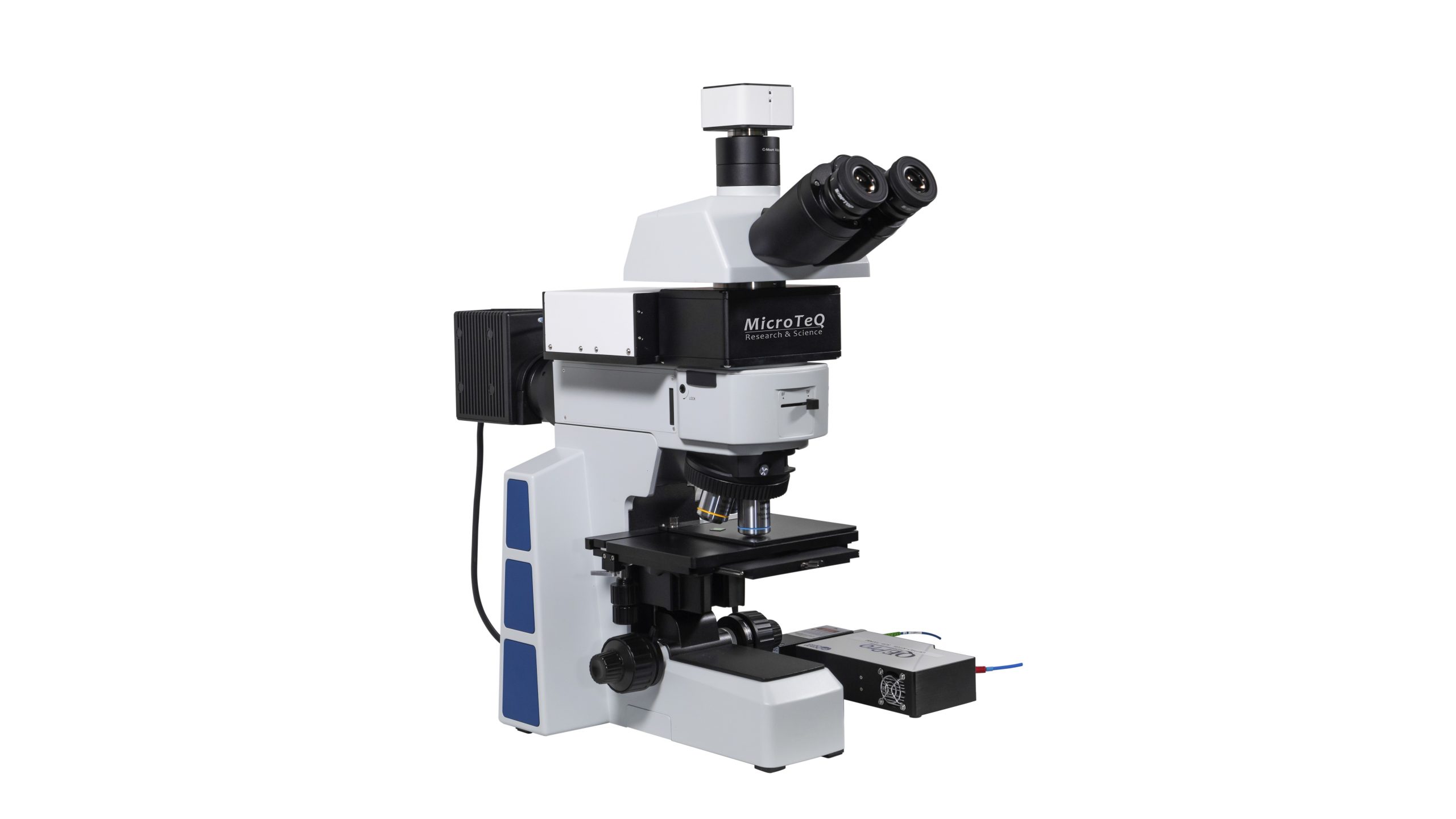

显微光谱测量系统MicroTeq-R1
基本信息
MicroTEQ-R1 显微光谱测量系统，采用高精度微区光路平台，通过加装于正置显微镜光路中的拉曼光谱模块，实现了共焦拉曼*测量功能。帮助用户快速的对样品微观结构，光谱信息进行测试和分析，大大的降低了微观测试的复杂程度。系统使用制冷型高性能光纤光谱仪QEPro，在提供高质量信号质量的同时，保证了测试效率。精密光路设计能够实现1um*级别的聚焦光斑和探测区域，系统可增配低波数模块，实现75cm-1的探测范围。
*注: 使用光纤代替共聚焦系统内的小孔(Pinhole)；
1um光斑需加配100X物镜。
实测图谱
参数配置
| 型号 | Microteq R1 | ||
|---|---|---|---|
| QEPro | |||
| 光谱仪 | 型号 | 532Raman（同S1系统） | 785Raman |
| 探测器 | ~10cm-1 @5μm狭缝（典型值） | ～6cm-1@5um狭缝（典型值） | |
| 分辨率 | 半导体制冷背照式减薄型面阵探测器 | ||
| 光路接口 | SMA905光纤接口 | ||
| 显微镜
（非本公司产品） |
光路 | 无限远色差校正光学系统 | |
| 物镜 | 4组明暗场消色差物镜：5X，10X，20X，50X | ||
| 照明器 | 明暗场照明器 | ||
| 相机 | CMOS相机，≥5.0MP | ||
| 光谱模块 | 光路 | 激发，接收成像共焦设计 | |
| 适用激光波长 | 532nm（可定制其他波长） | ||
| 激光功率 | 0-20mW（到样品） | ||
| 聚焦光斑尺寸 | 2μm@50X（典型值） | ||
| 光谱范围 | 150-4200cm-1 | 150-2000cm-1 | |
| 低波数模块 | 75cm-1起 | ||
| 尺寸 | 250*150*75mm | ||
| 重量 | 1.5Kg | ||
| 光学接口 | 激光器：FC/PC，光谱仪：SMA905 | ||
| 显微镜接口 | 兼容国内外主流品牌显微镜 | ||
*系统中部分配件非原厂制造（如显微镜），根据客户实际需求进行选配
