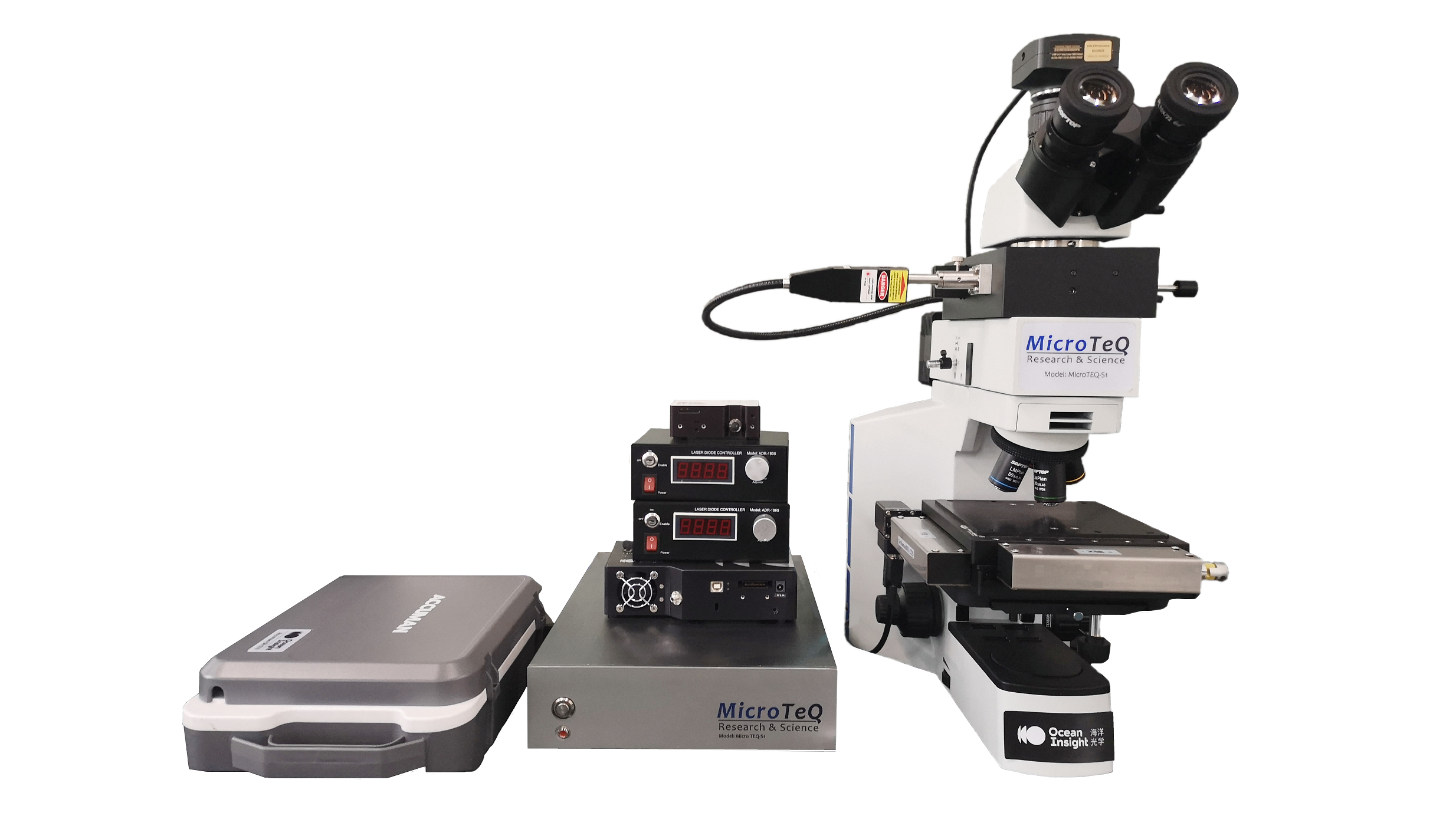

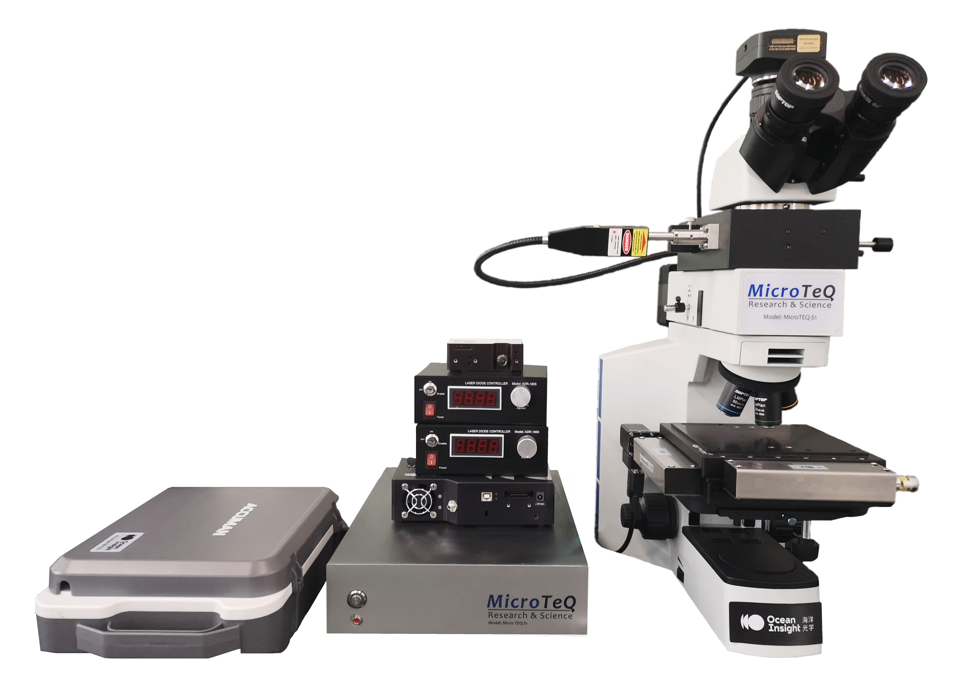

显微拉曼系统 MicroTEQ-S1

MicroTEQ-S1显微光谱测量系统，集成荧光、拉曼和反射光谱测量功能。通过把

光谱模块集成到显微镜上，实现显微荧光、拉曼和其他光谱信息的测量。系统由

光谱仪、激光器、光源、显微镜等部分构成，自由灵活，帮助用户快速对样品微

观结构，微观光谱信息的测试和分析；此外系统可以加装二维电控扫描台，通过

软件控制，实现光谱二维扫面测量功能。

应用范围

• 微流控；
• 植物叶片研究；
• 激光材料评价；
• 生物和细胞测试；
• 光子晶体测试；
• 珠宝、古籍检测;
• 纳米材料分析；

* 图片仅供参考

其他模式

• 荧光测量：显微光谱测量模块内部集成了荧光测试光路，通过SMA905光纤

接口与荧光激光器和荧光光谱仪连接。其中连接激光器的SMA905接头，可

以改装成为自由空间光作为输入光源，从而得到更强的激发功率或更好的光

斑质量。模块中带滤光片插槽，可以放置适配不同激发波长的激发滤光片和

发射滤光片，实现不同激发波长的显微荧光测量。

• 颜色和反射测量：使用光纤把钨灯光源和显微光谱测量模块连接起来，共用

荧光光路，即可实现显微反射光谱测量和显微颜色测量功能。

二维Mapping：选配二维电动平台，使用操作软件设置面扫描采样， 获取一

定范围内的逐点扫描光谱数据，可用于表征材料表面微观结构和光谱成像。同

时测试结果还可以通过图像绘制的方式呈现出来。
