SmarAct SR高精度旋转台

德国SmarAct公司,专注于提供微纳级精密运动控制和测量高端解决方案。利用其独特的Stick-Slip驱动技术,强大的激光干涉仪检测技术,可提供从一维到多维乃至复杂的小型机器人系统,广泛应用于光学、生命科学、微组装系统、半导体和显微镜领域。

基本信息

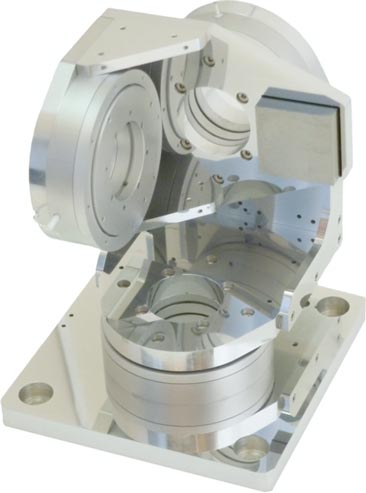

SmarAct SR高精度旋转台插图

SmarAct 高精度旋转台

SmarAct提供各种半径无限转动的SR系列高精度旋转台

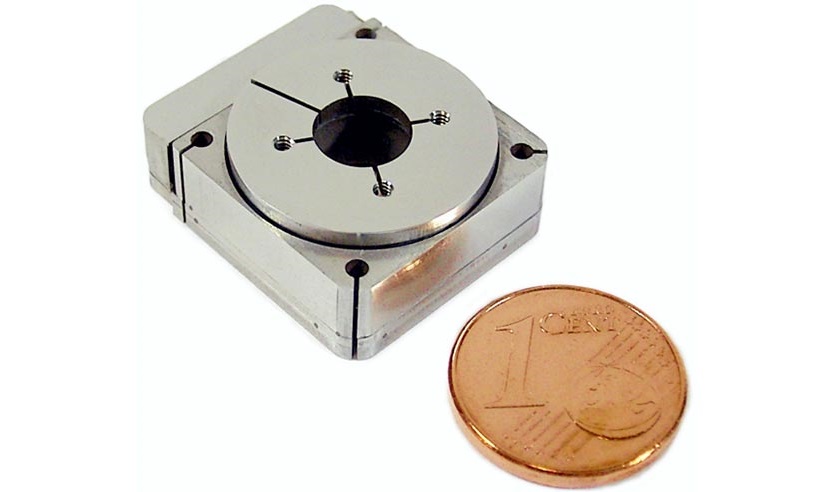

SmarAct SR高精度旋转台插图1

型号 孔径 尺寸 负载
SR-1908 7 mm 24.7 x 20 x 8.5 mm3 500 g
SR-2013 25.5 x 20 x 10.2 mm3 300 g
SR-2812 9 mm 37.5 x 30 x 12 mm3 300 g
SR-4011 9 mm 40 x 40 x 11 mm3 1 kg
SR-4513 8 mm 45 x 45 x 13.5 mm3 2 kg
SR-5018 8 mm 50 x 50 x 16.5 mm3 2 kg
SR-5714 25 mm 57 x 57 x 14 mm3 2.5 kg
SR-5714C 25 mm 57 x 57 x 13.75 mm3 2.5 kg
SR-7012 30 mm 70 x 70 x 12 mm3 2.5 kg
SR-7021 25 mm 90 x 90 x 21 mm3 2.5 kg
SR-12012 82 mm 120 x 120 x 12 mm3 2 kg

SR-2812,可选低温实验(如液氦温度)版本,也可加热至+150℃.

其他参数及选项

  • 开环步进:
    • SR-1908/2013/2812/4513: 0.3-3 m°
    • SR-4011: 0.3-2 m°
    • SR-5018/5714/5714C/7012/7021: 0.2-2 m°
    • SR-12012: 0.3-15 m°
  • 压电扫描范围:
    • SR-2013: ≥8 m°
    • SR-2812/4011/4513/12012: ≥4 m°
    • SR-5018: ≥3.8 m°
    • SR-5714/5714C: ≥2.3 m°
    • SR-7012: ≥2.5 m°
    • SR-7021: ≥3.1 m°
  • 压电扫描精度:
    • SR-2013: < 2 μ°
    • SR-2812/4011/4513/5018/12012: < 1 μ°
    • SR-5714/5714C/7012/7021: < 0.5 μ°
  • 速度:
    • SR-1908/2013: ≥45°/s
    • SR-2812: ≥25°/s
    • SR-4011/4513/5018: ≥15°/s
    • SR-5714/5714C/7012/7021: ≥9°/s
    • SR-12012: ≥10°/s
  • 可选闭环驱动器(除1908)及分辨率:
    • -S: 15 μ°; SR-2013/2812: 25 μ°; SR-12012: 5 μ° (MCS控制器)
    • -M(仅SR-4011/4513/5018): 500 μ° (MCS控制器), 1000 μ° (HCU/CU控制器)
    • -L(仅SR-4011/4513/5018): 60 μ° (MCS控制器), 1000 μ° (HCU/CU控制器)
  • 高真空选项:-HV(10-6 mbar)
  • 超高真空选项: -UHV(10-11 mbar). SR-2013/2812/5714C/7021
  • 非磁性材料选项:-NM. SR-2013/2812/5714C/7021
  • 阻塞力增强选项:-D. SR-4011/4513/5018/5714/5714C/7012/7021/12012
