超辐射发光二极管SLD
SuperLum公司的SLD产品，以其高功率（可达100mW）和宽光谱（可达100nm）特性，是OCT、光纤测量、光纤陀螺、原子力显微等领域的首选低相干光源。同时SuperLum可提供宽带光源，最多可集成4个SLD实现宽光谱输出。
SuperLum SLD产品目录• 产品介绍
• 非制冷SLD（单模空间输出）
• 非制冷SLD（单模光纤输出）
• 制冷型SLD（单模空间输出或单模光纤输出）
• 尾纤SLD（多模光纤输出）
|
产品介绍自1992年以来，SuperLum一直致力于制造高质量性能的超辐射发光二极管（SLD）。
产品主要有空间输出SLD，单模和保偏光纤输出SLD，多模光纤输出SLD等，型号种类丰富，光谱范围覆盖了650-1620nm，功率最高可达100mW，带宽最宽可达100nm，特别适合不同应用领域的需求。
产品封装种类多，可以根据用户需求提供（TO，DIL14, Butterfly等）。
 |
| 除提供标准产品外，SuperLum也可根据客户的要求提供特殊性能特点或特殊封装的SLD，为方便使用，SuperLum可以同时提供电源和温度控制器模块。 |
非制冷SLD（单模空间输出） |
||||
| 型号 | 波长 (nm) | 光谱带宽FWHM (nm) | 功率free space (mW) | 封装 |
| SLD-260-MP-670 | 670 | 7.5 | up to 5.0 | TO-9 |
| SLD-260-HP-670 | 670 | 7 | up to 15.0 | New! TO-9 |
| SLD-340-MP-795 | 795 | 15 | 20 | New! TO-9 |
| SLD-380-MP-TO56 | 825 | 20 | 5 | TO-56 |
| SLD-380-MP-TO9 | 835 | 17 | 20 | TO-9 |
| SLD-340-HP-850 | 850 | 20 | 30 | New! TO-56 |
| SLD-340-UHP-840 | 840 | 25-30 | up to 100 | TO-9 |
| SLD-340-MP-880 | 880 | 40 | 20 | New! TO-9 |
| SLD-480-MP-920 | 920 | 30 | 20 | New! TO-9 |
| SLD-480-UHP-960 | 960 | 45 | 90 | TO-9 |
| SLD-530-UHP-1040 | 1040 | 35-45 | up to 80.0 | TO-9 |
非制冷SLD（单模光纤输出） |
||||
| 型号 | 波长 (nm) | 光谱带宽FWHM (nm) | 输出功率SM fiber (mW) | 封装 |
| SLD-381 MINIBUT | 770-860 | 15-20 | Up to 2.0 | Minibut |
| SLD-561 MINIBUT | 1270-1330 | 20-25 | Up to 1.0 | Minibut |
制冷型SLD（自由输出或单模光纤输出） |
||||
| 型号 | 波长 (nm) | 光谱带宽FWHM (nm) | 输出功率 fiber/free space (mW) | 封装 |
| SLD-261-MP | 660-680 | 7.5 | up to 2.0/n.a. | Butterfly, DIL14 |
| SLD-260-HP | 660-680 | 7 | n.a./15.0 | TOW |
| SLD-261-HP | 660-680 | 7 | up to 10.0/n.a. | New! Butterfly |
| SLD-260-UHP | 660-680 | 7 | n.a./25.0 | New! TOW |
| SLD-261-UHP | 660-680 | 7 | 15.0/n.a. | New! Butterfly |
| SLD-33-MP | 770-790 | 50 | up to 1.25/4.0 | Butterfly/DIL14,TOW |
| SLD-33-HP | 770-790 | 50 | up to 25.0/50.0 | Butterfly/DIL14,TOW |
| SLD-34-MP | 840-860 | up to 60 | up to 2.5/4.0 | Butterfly/DIL14,TOW |
| SLD-34-HP | 810-880 | 30-50 | up to 16.0/40.0 | Butterfly/DIL14,TOW |
| SLD-35-MP | 820-870 | 62 | up to 1.25/6.0 | Butterfly/DIL14,TOW |
| SLD-35-HP | 825-870 | 62 | up to 25.0/50.0 | Butterfly/DIL14,TOW |
| SLD-351UBB | 830 | 85 (6 dB) | 10/n.a. | Butterfly |
| SLD-37-MP | 835 | 50 | 1.25/6.0 | Butterfly/DIL14,TOW |
| SLD-37-HP | 840 | 50 | up to 25.0/50.0 | Butterfly/DIL14,TOW |
| SLD-38-MP | 770-890 | 20 | up to 3.0/12.0 | Butterfly/DIL14,TOW |
| SLD-38-HP | 790-860 | 20 | up to 30.0/50.0 | Butterfly/TOW |
| SLD-47-MP | 900, 940 | up to 75 | 1.5/5.0 | Butterfly/DIL14,TOW |
| SLD-48-MP-920 | 920 | 30 | 3.0/7.5 | New! Butterfly/DIL14,TOW |
| SLD-47-HP | 940 | up to 100 | up to 10.0/20.0 | Butterfly/DIL14,TOW |

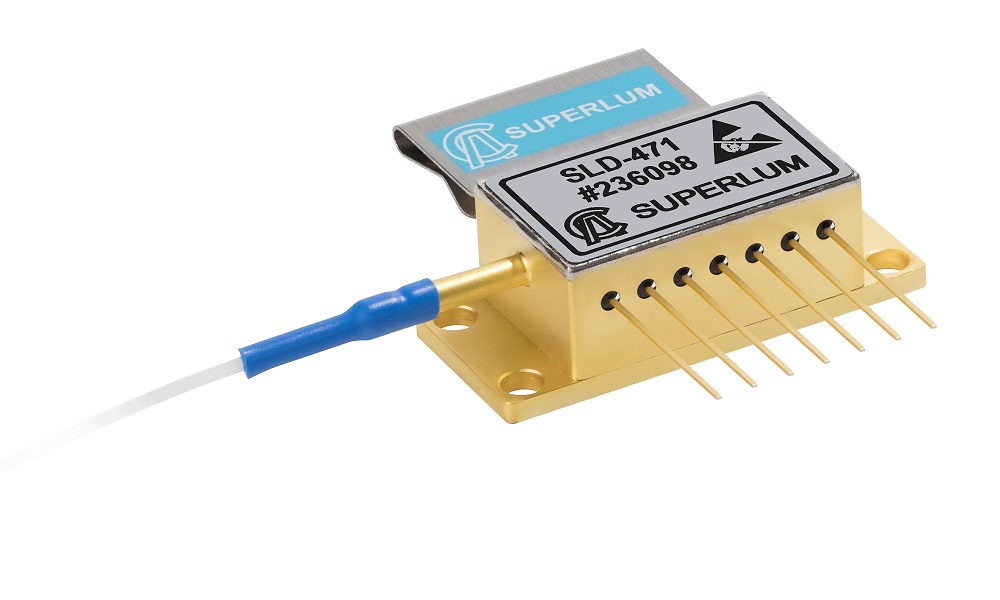

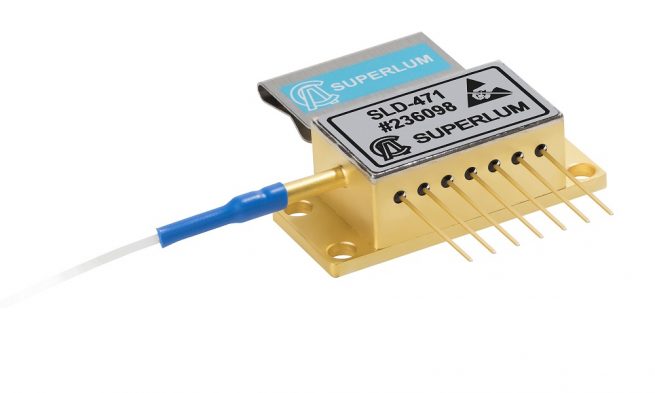

| SLD-471UBB | 930 | 115 (6 dB) | 10/n.a. | Butterfly |
| SLD-48-HP | 960 | 30 | up to 30.0/60.0 | Butterfly/DIL14,TOW |
| SLD-48-MP-970 | 970 | 30 | 3.0/7.5 | Butterfly/DIL14,TOW |
| SLD-52 | 1000, 1020 | up to 100 | up to 5.0/10.0 | Butterfly/DIL14,TOW |
| SLD-53-MP | 1020-1060 | 20-70 | 5.0/10.0 | Butterfly/DIL14,TOW |
| SLD-53-HP | 1050 | 35 | up to 30.0/60.0 | Butterfly/DIL14,TOW |
| SLD-54-HP | 1060 | 70 | up to 20.0/40.0 | Butterfly/DIL14,TOW |
| SLD-55-MP | 1180 | 30 | 1.0/n.a. | Butterfly/DIL14,TOW |
| SLD-56-MP | 1270 – 1330 | 40 | up to 2.0/n.a. | Butterfly/DIL14 |
| SLD-56-HP | 1270 – 1330 | 35 | up to 30.0/n.a. | Butterfly/DIL14 |
| SLD-57-MP | 1270 – 1330 | 70 | 1.0/n.a. | Butterfly/DIL14 |
| SLD-57-HP | 1280 – 1330 | 60 | up to 10.0/n.a. | Butterfly/DIL14 |
| SLD-661-LP | 1370 – 1410 | 85 | 0.35/n.a. | Butterfly/DIL14 |
| SLD-661-MP | 1370 – 1410 | 65 | 2.0/n.a. | Butterfly/DIL14 |
| SLD-661-HP | 1390 – 1410 | 45 – 60 | 15/n.a. | Butterfly/DIL14 |
| SLD-761-LP | 1560 | 70 – 100 | 0.2/n.a. | Butterfly/DIL14 |
| SLD-761-MP | 1550 | 45 – 70 | up to 2.0/n.a. | Butterfly/DIL14 |
| SLD-761-HP | 1550 | 45 | up to 10.0/n.a. | Butterfly/DIL14 |
尾纤SLD（多模光纤输出） |
||||
| 型号 | 波长 (nm) | 光谱带宽FWHM (nm) | 尾纤端输出功率 (mW) | 封装 |
| SLD-M381 | 840 | 15 | 100 | Butterfly |
| SLD-M341 | 855 | 25 | 100 | Butterfly |
| SLD-M531 | 1065 | 40 | 100 | Butterfly |
SuperLum SLD光源• 台式光源
• cBLMD系列数字型OEM封装光源
• SLD-CS/mCS/sCS系列模拟型OEM封装光源
• BLM2-D系列数字型双通道OEM封装光源
• Pilot-AC通用驱动及SLD mount
|
产品介绍SuperLum除了提供SLD模块，同时可提供一系列基于SLD的宽带光源。台式光源适合用于科研和工业实验室，产片配备数字显示。OEM紧凑型封装则适用于产品集成，如集成到OCT系统中。所有类型均集成高精度电子驱动器件，以保障光源持久稳定的良好表现。Pilot-AC通用型驱动，配合SLD mount可以用于前期的试验探索阶段，方便更换不同的SLD进行实验。
|
台式光源 |
||||
 |
• M-S系列单波长光源
• M-D/M-T/M-Q系列2/3/4波长光源 • 多波长光源可覆盖超过300nm光谱范围 • 集成光隔离器 • 低相干长度 • 输出功率可调 • 可选VOA附件 • 尺寸：251 × 112 × 192 mm |
|||
cBLMD系列数字型OEM封装光源 |
||||
 |
• 可封装1/2/3个SLD
• M-D/M-T/M-Q系列2/3/4波长光源 • 集成光隔离器，适用于高功率SLD • 驱动电流可达750mA • 可通过USB控制SLD • 可选VOA附件 • 100kHz调制频率 • 9-12V DC供电 • 尺寸：190 × 110 × 31 mm |
|||
SLD-CS/mCS/sCS系列模拟型OEM封装光源 |
||||
|
• 单波长光源
• mCS/sCS用于低功率SLD • mCS为尾纤输出/sCS为FC接口 • CS可选尾纤输出/FC接口 • CS集成光隔离器，适用于高功率SLD • 可通过外部幅值调节功率 • 驱动电流可达400mA • 50kHz调制频率 • 9-30V DC供电 |
|||
BLM2-D系列数字型双通道OEM封装光源 |
||||
 |
• 可封装2个SLD
• 驱动电流可达650mA • 5V DC供电 • 尺寸：100 × 120 × 31 mm |
|||
Pilot-AC通用驱动及SLD mount |
||||
 |
• 可控制SuperLum所有制冷型SLD
• 驱动电流0-400mA • 数字屏显 • 低噪声，过载保护 |
|||
DIL mount |
m-DBUT mount |
DBUT mount |
Tow mount |
|
主振荡功率放大器SLD光源系统
Superlum MOPA-SLD光源是一种超高功率的基于sld的光源，与传统的sld相比，它的输出功率要高得多，但对光反馈的灵敏度显著降低，并且由于驱动强度较低，使用寿命更长。这是通过光谱匹配的基于soa的光学助推器来增强中等功率的sld来实现的。这种匹配有两种可能的类型，一种以最大可能输出功率为目标，另一种以功率为代价获得尽可能宽的频谱。Superlum提供800-900 nm波段的不同MOPA-SLD系统，PMF输出功率高达100 mW。
特点
- 输出功率高达100mw
- 外形尺寸(宽×高×深):110 × 31 × 190毫米
- 电源要求9 – 15vdc(最大1.5 A)
- 工作温度范围:+15℃~ +40℃
- 脉冲调制(开/关)高达5 kHz
- USB虚拟串口，用于计算机控制
- 降低了对光反馈的灵敏度
OEM MOPA-SLD光源的标准型号列在下表中。
光学设计基于PM光纤。光输出可以是长500mm的FC/APC端接光纤尾纤，插在3mm增强管中;也可以是FC/APC配合套筒，对外连接FC/APC跳线。
| 型号 | 中心波长 (nm) | 输出功率, PM (mW) | 谱宽, FWHM (nm) |
光谱和相干函数 |
||
|---|---|---|---|---|---|---|
| Min. | Typ. | Min. | Typ. | |||
| MOPA-SLD-840-P40W40-OEM | 840 ± 10 | 40.0 | 45.0 | 37 | 40 |  HTML | PDF (48 KB) |
| MOPA-SLD-910-P40W60-OEM | 910 ± 10 | 40.0 | 45.0 | 57 | 60 | HTML | PDF (57 KB) |
| MOPA-SLD-850-P100W12-OEM | 850 ± 10 | 90.0 | 100.0 | 10 | 12 | HTML | PDF (63 KB) |
Superlum MOPA-SLD-850是一种超高功率sld的光源，具有高功率水平(数十毫瓦)和极弱的光反馈灵敏度。这是通过一种叫做MOPA(主振荡器功率放大器)的特殊光学方案实现的。MOPA方案的简化框图如下图所示。作为主光源的中等功率SLD提供6 – 10mw的光功率，以850 nm为中心的10 – 20nm相对较宽的光谱。在通过隔离度优于- 25 dB的适当光隔离器后，通过频谱匹配的半导体光放大器(SOA)将功率提升到100 mW的高电平。这种光学配置的关键优势是它对光反馈的弱灵敏度，因为6 – 10 mW的输入功率使SOA有可能达到深饱和水平。在这种情况下，不需要在SOA的输出端安装光隔离器来防止光反回。此外，这可以消除与隔离器内部插入损耗相关的任何不必要的功率下降，其经常达到2 dB。MOPA方案的另一个优点是它只使用保偏光纤，而不使用sm光纤耦合元件。大多数光纤组件都是基于快速轴阻塞技术构建的，该技术保证了MOPA输出时的高PER(偏振消光比)值(> 18 dB)。
MOPA光学方案框图(简化)。
- M-SLD -掌握SLD。
- ISO -隔离器。
- SOA -半导体光放大器。
- OPM -光功率监视器。
- APC -自动电源控制。
MOPA系统提供了一个紧凑的金属外壳，可以在实验室工作台上或机架上使用。该仪器由一个模块化主机和几个插件模块(电源、光学单元、电流和温度控制器、CPU等)组成。每个MOPA系统都配备了一个高精度PM FC/APC光插座，用于轻松耦合2.0 mm窄键连接器。设备随附1米PM光跳线(可根据要求提供其他长度)。
Superlum驱动电子设备包括两个独立的，高精度，低噪音，恒功率电流和温度控制驱动器。电子器件为主SLD和SOA提供安全的电流和温度操作。实施了所有必要的SLD保护措施。其中最重要的是软启动、导通瞬态抑制、过温保护、开路保护和泵送限流。
MOPA-SLD-850可以从前面板本地操作，也可以通过RS-232端口从计算机远程操作。它包含操作所需的最小前面板功能。不需要调整运行设备，因为它是完全预先设置在工厂。仪器的后面板有一个数字输入，允许SOA的驱动电流进行脉冲调制(打开或关闭)。调制的最大频率为50千赫。
该设备包括一个线性电源，能够从220伏或110伏操作。所需的线路电压值在出厂时已预先设定好，在订货时应由客户指定。
基于sld的光源是优秀的高功率无散斑宽带光源，在光学相干层析成像系统、光纤陀螺仪、光谱学等许多实际应用中具有很大的应用潜力。
